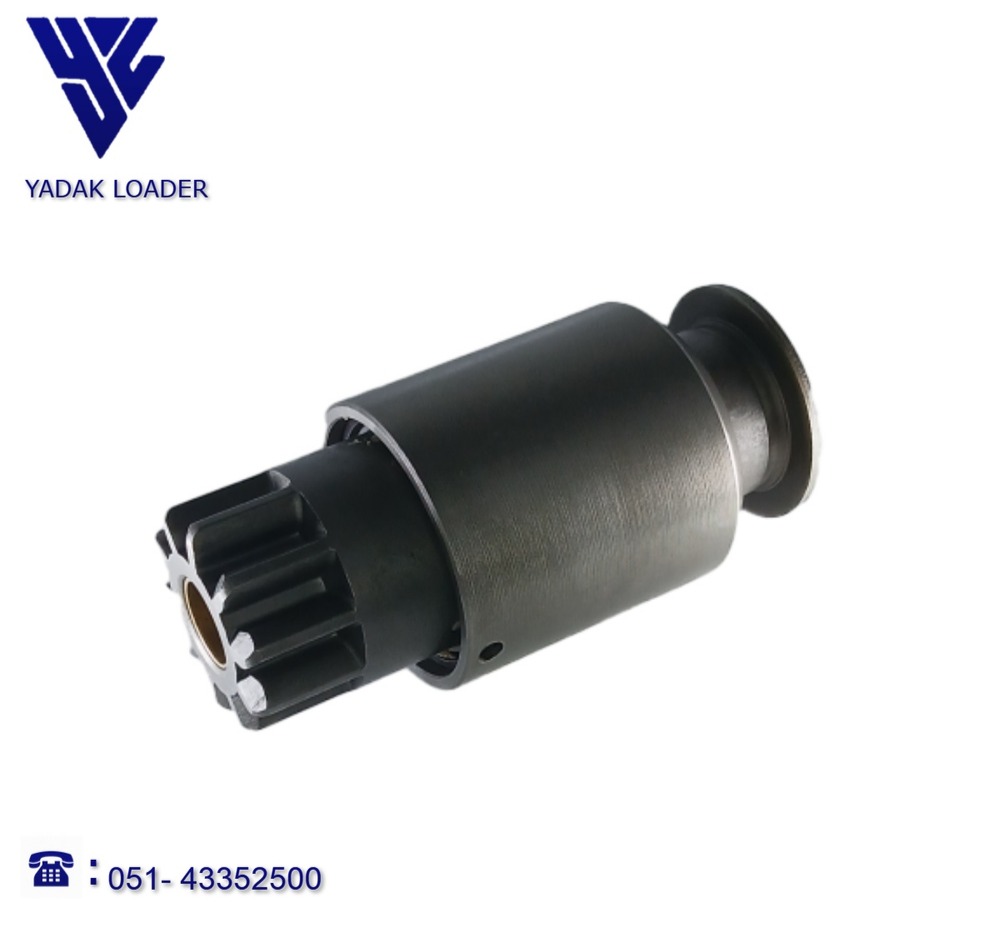

دنده استارت لودر ZL50 XCMG
دنده استارت لودر ZL50 XCMG؛ قلب تپنده استارتزنی و راه اندازی موتور
برای به حرکت درآوردن موتورهای دیزلی قدرتمند در ماشینآلات راهسازی مانند لودر ZL50 XCMG، به یک گشتاور اولیه بسیار قوی نیاز است. سیستم استارت لودر وظیفه دارد این گشتاور را تولید کند و در این میان، «دنده استارت» قطعهای است که نیروی چرخشی موتور استارت را مستقیماً به فلایویل موتور منتقل میکند. اگر این دنده کوچک اما مستحکم دچار ساییدگی، شکستگی یا کچلی شود، لودر شما استارت نخواهد خورد و کارگاه عمرانی یا معدنی شما با توقف مواجه میشود.
اگر شما هم در جستجوی عباراتی نظیر خرید دنده استارت لودر ZL50 XCMG، قیمت دنده استارت لودر چینی یا حتی دانلود نقشه دنده استارت ZL50 به این صفحه رسیدهاید، باید بدانید که برای این قطعه مکانیکی حساس، دانلود کاتالوگ مشکل شما را حل نمیکند؛ بلکه تطبیق فنی دقیق و خرید یک قطعه باکیفیت و با دوام است که دستگاه شما را به چرخه کار بازمیگرداند. در فروشگاه «یدک لودر» ما با ارائه قطعات استاندارد و باکیفیت، دغدغه شما را برای راهاندازی سریع و مطمئن دستگاه برطرف میکنیم.
دنده استارت چیست و چه وظیفهای در لودر ZL50 XCMG دارد؟
دنده استارت (که به آن دنده کلاچ استارت یا بندیکس نیز گفته میشود) یک چرخدنده یکطرفه با دندانههای سختکاری شده است که روی شافت خروجی استارت لودر نصب میشود.
مکانیزم عمل این قطعه به این صورت است که هنگام چرخاندن سوئیچ توسط اپراتور:
- اتوماتیک استارت فعال شده و دنده استارت را به سمت جلو پرتاب میکند.
- دندانههای دنده استارت با دندانههای دنده فلایویل موتور درگیر میشوند.
- با چرخش استارت، موتور لودر به گردش درآمده و روشن میشود.
- بلافاصله پس از روشن شدن موتور، کلاچ یکطرفه دنده استارت عمل کرده و مانع از انتقال نیروی موتور روشن به داخل استارت میشود تا از سوختن موتور استارت جلوگیری کند.
- دنده استارت به موقعیت اولیه خود در عقب بازمیگردد.
در لودرهای چینی ZL50 XCMG که معمولاً مجهز به موتورهای قدرتمند سنگین (مانند ویچای Weichai یا کمنز Cummins) هستند، فشار وارد بر دنده استارت در ثانیههای اولیه بسیار بالاست و همین موضوع اهمیت کیفیت ساخت این قطعه را دوچندان میکند.
علائم خرابی دنده استارت لودر ZL50 XCMG
خرابی دنده استارت با نشانههای مشخصی خود را نشان میدهد که اپراتور یا تعمیرکار باید سریعاً نسبت به آنها واکنش نشان دهد:
- صدای هرزگردی استارت (صدای ویززز): استارت میچرخد و صدای چرخش سریع موتور الکتریکی آن شنیده میشود، اما موتور لودر نمیچرخد. این نشاندهنده هرز رفتن کلاچ یکطرفه دنده استارت است.
- صدای تقتق یا سایش شدید هنگام استارت: صدای برخورد شدید فلز با فلز که نشان میدهد دندانههای دنده استارت با فلایویل به درستی درگیر نمیشوند یا دندانهها دچار کچلی و شکستگی شدهاند.
- گیر کردن استارت: پس از روشن شدن لودر، استارت همچنان با موتور میچرخد و صدای جیغمانندی ایجاد میکند. این یعنی دنده استارت به عقب بازنگشته است و اگر سریعاً سوئیچ قطع نشود، کل استارت میسوزد.
- استارت نخوردن ناگهانی: در مواردی که دندانهها کاملاً شکسته باشند، استارت بدون هیچ درگیری هرز میچرخد.
دلایل خرابی دنده استارت در ماشینآلات راهسازی
شرایط سخت کاری در معادن و پروژههای راهسازی استهلاک قطعات را بالا میبرد. دلایل اصلی خرابی دنده استارت لودر عبارتند از:
- استارت زدن طولانیمدت: اگر موتور لودر دیر روشن میشود و اپراتور بیش از حد سوئیچ را نگه میدارد، دنده استارت بهشدت داغ شده و کلاچ داخلی آن آسیب میبیند.
- خرابی و ساییدگی دنده فلایویل: اگر دندانههای دنده فلایویل لودر ساییده شده باشند، به دنده استارت جدید نیز آسیب زده و آن را کچل میکنند.
- نفوذ گرد و خاک و گریس سفت شده: کثیفی روی شافت استارت مانع جلو و عقب رفتن روان دنده استارت میشود.
- آلیاژ ضعیف دنده: استفاده از دندههای متفرقه و بدون سختکاری استاندارد که در تماس اول با فلایویل تغییر شکل میدهند.
راهنمای خرید و سازگاری دنده استارت ZL50 XCMG
برای لودرهای ZL50 XCMG با توجه به مدل موتور و نوع استارت نصب شده روی آنها (مانند استارتهای تحت لیسانس بوش، دلکو رامی یا برندهای چینی)، دندههای استارت متفاوتی وجود دارد. برای خرید نسخه صحیح به موارد زیر دقت کنید:
- تعداد دندانهها: دندههای استارت لودر معمولاً دارای تعداد دندانههای مشخصی (مانند ۹ دنده، ۱۰ دنده، ۱۱ دنده یا ۱۲ دنده) هستند. شمارش دقیق دندانههای قطعه قدیمی الزامی است.
- تعداد خارهای داخلی: جهت و تعداد خارهای مارپیچ داخلی دنده استارت که روی شافت قرار میگیرد را بررسی کنید.
- قطر خارجی دنده: اندازه قطر دنده با کولیس باید با نمونه فابریک مطابقت داشته باشد.
- ولتاژ استارت: لودر ZL50 دارای سیستم برق ۲۴ ولت است؛ مطمئن شوید دنده استارت متعلق به استارت ۲۴ ولت متناسب با موتور دستگاه شماست.
شما میتوانید با ارسال عکس دنده استارت قدیمی خود از نماهای مختلف و اعلام مدل موتور لودرتان به کارشناسان «یدک لودر»، از خرید قطعه کاملاً سازگار اطمینان حاصل کنید.
مزایای خرید دنده استارت از فروشگاه یدک لودر
فروشگاه یدک لودر به عنوان مرجع تخصصی تأمین قطعات ماشینآلات راهسازی، خریدی مطمئن را برای شما فراهم میکند:
- مشاوره فنی پیش از خرید: تطبیق دقیق تعداد دندانهها و نوع استارت لودر شما برای جلوگیری از خرید اشتباه.
- کیفیت ساخت و آلیاژ استاندارد: عرضه دندههای استارت ساخته شده از فولاد سختکاری شده مقاوم در برابر ضربه و سایش.
- قیمت مناسب و رقابتی: واردات و توزیع مستقیم قطعات یدکی لودرهای چینی با بهترین قیمت بازار.
- ارسال سریع به سراسر کشور: ارسال از طریق باربری، تیپاکس یا پیک جهت به حداقل رساندن زمان خواب دستگاه شما.
- تأمین قطعات جانبی: امکان خرید همزمان اتوماتیک استارت، آرمیچر، زغال استارت و فیلترهای لودر ZL50.
نکات نصب و نگهداری جهت افزایش عمر دنده استارت
تعویض دنده استارت باید توسط باطریساز یا تعمیرکار ماهر انجام شود. در زمان نصب به این نکات توجه کنید:
- بررسی سلامت دنده فلایویل: قبل از بستن استارت جدید، حتماً از پنجره بازدید یا محل نصب استارت، دندههای فلایویل را چک کنید تا کچل یا تیز نکرده باشند.
- روانکاری شافت: شافت مارپیچی استارت را تمیز کرده و با گریس نسوز بسیار سبک یا روانکننده مناسب آغشته کنید تا دنده استارت به راحتی روی آن سر بخورد.
- عدم استارتزنی مداوم: اگر دستگاه روشن نشد، بین هر بار استارت زدن حداقل ۳۰ ثانیه فاصله بگذارید تا سیمپیچ و دنده استارت خنک شوند.
قیمت دنده استارت لودر ZL50 XCMG
قیمت این قطعه بر اساس برند تولیدکننده، کیفیت متریال کلاچ یکطرفه و تغییرات نرخ ارز متغیر است. جهت دریافت قیمت دقیق دنده استارت متناسب با شماره فنی استارت دستگاه خود، با پشتیبانی یدک لودر تماس بگیرید. کارشناسان ما آماده پاسخگویی و ثبت سفارش شما هستند.
نتیجهگیری
دنده استارت لودر ZL50 XCMG قطعهای کوچک با مسئولیتی بزرگ است. استفاده از قطعات بیکیفیت نهتنها به سرعت شما را مجبور به باز کردن دوباره استارت میکند، بلکه میتواند به دنده فلایویل آسیب جدی زده و هزینههای گزافی به همراه داشته باشد. با خرید از یدک لودر، کیفیت و طول عمر قطعه خود را تضمین کنید.
برای استعلام قیمت روز، مشاوره و سفارش، همین حالا تصویر قطعه قدیمی خود یا مدل دقیق لودر را برای ما ارسال کنید تا در کوتاهترین زمان قطعه مورد نظرتان را تحویل بگیرید.
