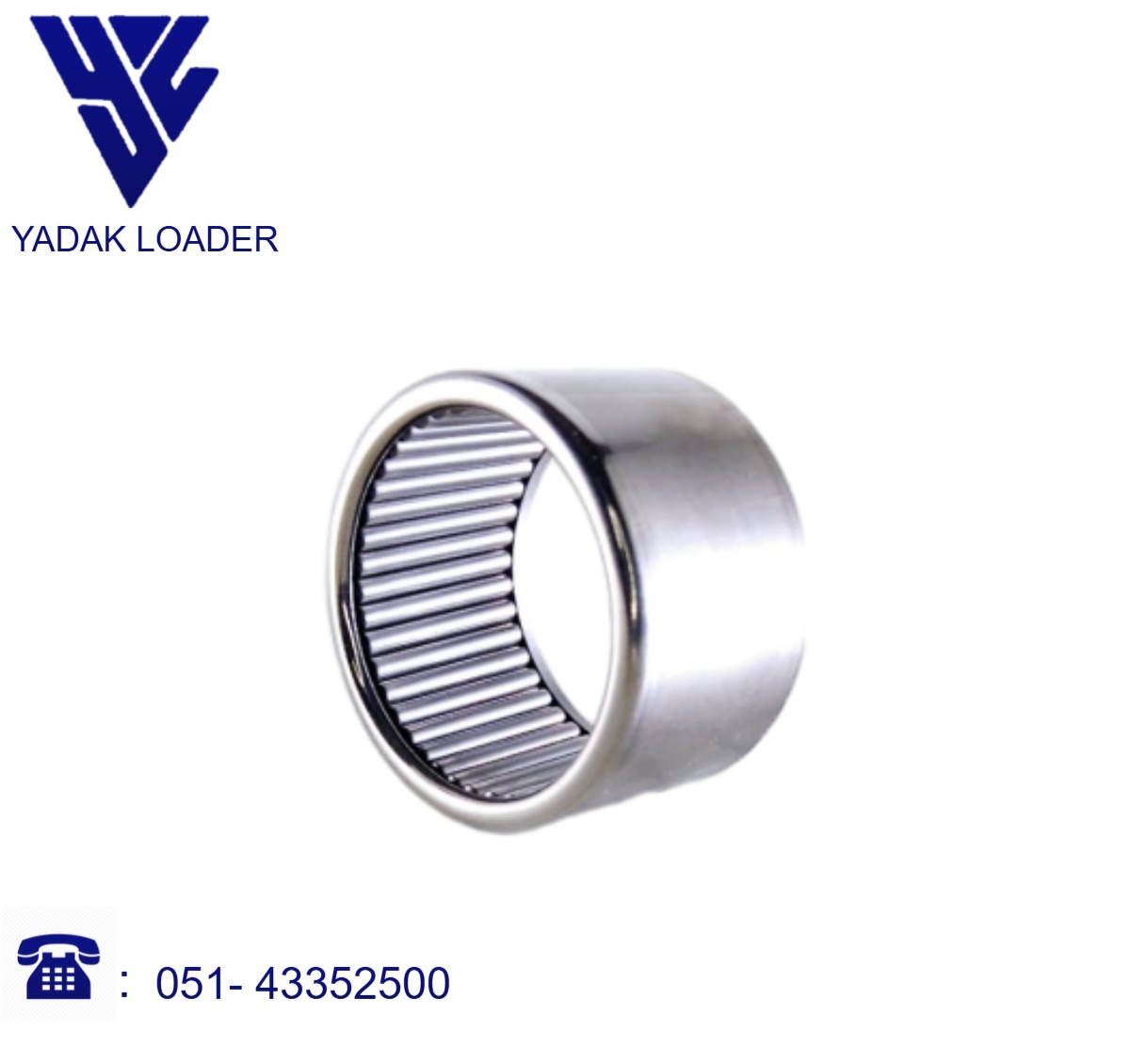

رولبرینگ النگویی گیربکس برقی 4WG200/180
رولبرینگ النگویی گیربکس برقی 4WG200/180؛ قطعهای کلیدی برای تحمل بارهای شعاعی سنگین
گیربکسهای برقی شرکت ZF سری 4WG200 و 4WG180 از پرکاربردترین، مطمئنترین و پیشرفتهترین سیستمهای انتقال قدرت در ماشینآلات راهسازی و معدنی مانند لودرهای سنگین چینی (XCMG، چانگلین، لیوگانگ، فوتون، تیراژه و…) و گریدرها هستند. در ساختار چرخدندهها و شفتهای این گیربکس هیدرومکانیکی، انتقال گشتاورهای فوقالعاده بالا نیازمند یاتاقانبندی بسیار دقیق و قدرتمند است. در این میان، رولبرینگ النگویی گیربکس برقی 4WG200/180 (که به دلیل ساختار ظاهری حلقوی و پهن خود به رولبرینگ النگویی معروف است) نقشی حیاتی در مهار نیروهای شعاعی شدید و حفظ پایداری دوران شفتها و دندهها ایفا میکند.
این رولبرینگها به طور مستقیم درون مجموعههای متحرک گیربکس قرار دارند و باید در شرایط روغنکاری پرفشار، دورهای متغیر و حرارت بالای کاری، چرخش روان و بدون لقی اجزا را تضمین نمایند. هرگونه افت کیفیت، فرسایش یا خردشدگی در این قطعه، فوراً منجر به خارج شدن دندهها از همراستایی، تولید برادههای مخرب و در نهایت آسیب شدید به پوسته و چرخدندههای گرانقیمت گیربکس ZF خواهد شد.
به همین دلیل، خرید رولبرینگ النگویی گیربکس برقی 4WG200/180 با متریال سختکاریشده استاندارد و تلرانس ساخت فوقالعاده دقیق، از اساسیترین مراحل در فرایند اورهال و تعمیرات تخصصی گیربکس لودر به شمار میرود.
نقش و اهمیت رولبرینگ النگویی در گیربکس ZF سری 4WG
رولبرینگهای النگویی با بهرهگیری از غلتکهای استوانهای یا سوزنی با چگالی بالا در داخل یک رینگ حلقوی صلب، توانایی جذب بارهای شعاعی بسیار سنگین در فضاهای فشرده و محدود داخل پوسته گیربکس را دارند.
وظایف اصلی رولبرینگ النگویی گیربکس 4WG200/180:
- تحمل و مهار فشارهای شعاعی شدید ناشی از درگیری چرخدندههای سنگین
- ایجاد بستر چرخش کاملاً روان و پایدار برای شفتها و مجموعههای کلاچ
- حفظ فاصله دقیق درگیری دندهها (Backlash) و جلوگیری از لقی نامتعارف
- به حداقل رساندن اصطکاک و پیشگیری از اتلاف توان هیدرومکانیکی
- کاهش چشمگیر لرزشها و صداهای اضافی داخل محفظه گیربکس
- تضمین عملکرد یکنواخت در تغییر جهتهای مداوم (دنده جلو و عقب) زیر بار کامل
در گیربکسهای برقی ZF که تعویض دندهها تحت پالسهای الکتروهیدرولیکی با شتاب بالا صورت میگیرد، استحکام رولبرینگ النگویی عاملی تعیینکننده در دوام کلاچها و دندهها است.
علائم خرابی رولبرینگ النگویی گیربکس برقی 4WG200/180
خرابی این قطعه حساس معمولاً با علائم مشخصی همراه است که توجه بهموقع به آنها از توقفهای طولانی و هزینههای گزاف جلوگیری میکند:
- شنیدن صدای زوزه، سوت یا خرخر ممتد از داخل گیربکس بهویژه هنگام حرکت زیر بار
- افزایش غیرعادی دمای کاری روغن گیربکس ناشی از اصطکاک بالا
- مشاهده ذرات، تراشهها یا برادههای فلزی ریز روی مگنت کارتل و داخل فیلتر گیربکس
- احساس لرزش و ضربه در لحظه درگیری دندهها و شروع به حرکت دستگاه
- بروز خطاهای ناشی از افت راندمان مکانیکی یا گیرپاژ مقطعی محورها
- ایجاد لقی محسوس در شفتها هنگام بازبینی مکانیکی
در صورت مشاهده برادههای فلزی در روغن گیربکس، توقف دستگاه و بازرسی یاتاقانها و رولبرینگهای النگویی امری ضروری و پیشگیرانه است.
چرا کیفیت متریال رولبرینگ النگویی اهمیت حیاتی دارد؟
رولبرینگهای النگویی درون گیربکسهای راهسازی تحت تنشهای تماسی و خستگی شدید قرار دارند. استفاده از رولبرینگهای غیراستاندارد با عملیات حرارتی ضعیف باعث پوستهپوسته شدن سطح غلتش (Spalling)، شکستن غلتکها و تخریب دندانههای گیربکس میشود.
ویژگیهای رولبرینگ النگویی استاندارد و مرغوب:
- ساخته شده از فولادهای آلیاژی سختکاری شده (Bearing Steel) با مقاومت سایشی فوقالعاده
- عملیات حرارتی دقیق جهت تحمل شوکهای ناگهانی بدون تردی و شکست
- تلرانسهای میکرومتری در قطر داخلی، قطر خارجی و پهنا
- کیفیت بالای سطح غلتکها جهت کاهش ضریب اصطکاک و روانکاری بهینه
- قفسه نگهدارنده مقاوم در برابر شتاب و دفرمگی
هزینه باز و بست و تعمیرات اساسی گیربکسهای ZF بسیار سنگین است؛ از این رو استفاده از یک رولبرینگ باکیفیت و اصل، تضمینکننده حفظ سرمایه و افزایش عمر مفید دستگاه شما خواهد بود.
خرید رولبرینگ النگویی گیربکس برقی 4WG200/180 از یدک لودر
مجموعه تخصصی یدک لودر به عنوان تامینکننده قطعات ماشینآلات سنگین، با شناخت دقیق از نیازمندیهای فنی سیستمهای انتقال قدرت ZF، قطعات باکیفیت و استاندارد را ارائه میدهد.
مزایای خرید از یدک لودر:
- مشاوره فنی و تخصصی قبل از خرید توسط کارشناسان باسابقه
- تطبیق دقیق پارتنامبر فنی و مشخصات ابعادی بر اساس پلاک گیربکس
- ارسال سریع و فوری به سراسر کشور برای به حداقل رساندن زمان خواب دستگاه
- تضمین کیفیت ساخت و آلیاژ استاندارد قطعه
- ارائه بهترین قیمت بازار با حذف واسطههای متفرقه
- پشتیبانی سریع و مستمر از طریق واتساپ و تلگرام
با توجه به تنوع پارتنامبرها در تیپهای مختلف گیربکسهای ZF 4WG180 و ZF 4WG200، ارسال تصویر پلاک گیربکس یا نمونه قطعه قبلی بهترین تضمین برای خریدی دقیق و بدون ریسک است.
نکات مهم هنگام انتخاب و سفارش رولبرینگ النگویی
برای ثبت سفارش دقیق این قطعه، به موارد زیر دقت فرمایید:
- ثبت دقیق تیپ و شماره سریال مندرج روی پلاک گیربکس (ZF 4WG200 یا 4WG180)
- بررسی شماره فنی و کدهای حکشده روی رینگ رولبرینگ کهنه
- اندازهگیری دقیق ابعاد خارجی، داخلی و ارتفاع قطعه در صورت عدم خوانایی کد
- بررسی موقعیت نصب رولبرینگ در مسیر شفتهای ورودی، میانی یا خروجی
- بررسی سلامت نشیمنگاه و شفت محل نصب رولبرینگ از نظر نبود خوردگی یا خط و خش
دستورالعملهای مهم هنگام نصب رولبرینگ النگویی
رعایت استانداردهای مکانیکی در هنگام مونتاژ گیربکس ضامن عملکرد بینقص قطعه است:
- استفاده از ابزار مخصوص جازن و پرس مناسب (اجتناب جدی از ضربات چکشی مستقیم)
- تمیزکاری کامل پوسته گیربکس و مسیرهای روغن از هرگونه براده و آلودگی
- آغشتهکردن کامل سطوح رولبرینگ به روغن هیدرولیک تمیز گیربکس قبل از مونتاژ
- اطمینان از قرارگیری صحیح و عدم انحراف رولبرینگ در نشیمنگاه خود
- تعویض کامل فیلترهای گیربکس و استفاده از روغن هیدرولیک استاندارد توصیهشده ZF
- بررسی روان بودن چرخش شفتها با دست پس از بستن نهایی
قیمت رولبرینگ النگویی گیربکس برقی 4WG200/180
قیمت این رولبرینگ تخصصی به برند تولیدکننده، کیفیت آلیاژ، پارتنامبر دقیق و تلرانسهای ساخت بستگی دارد. با توجه به حساسیت گیربکسهای برقی لودر، استفاده از قطعات باکیفیت و با دوام بالا، بهترین راهکار برای کاهش هزینههای تعمیراتی در بلندمدت است.
برای استعلام قیمت روز رولبرینگ النگویی گیربکس برقی 4WG200/180 و دریافت راهنماییهای فنی، میتوانید با کارشناسان یدک لودر تماس حاصل فرمایید یا تصویر قطعه و مشخصات دستگاه را در پیامرسانها ارسال فرمایید.
جمعبندی
رولبرینگ النگویی گیربکس برقی 4WG200/180 قطعهای حیاتی برای تحمل نیروهای شعاعی سنگین، روانکاری اصولی و کارکرد پایدار گیربکس لودرها و گریدرهای راهسازی است. انتخاب یک رولبرینگ استاندارد مانع از بروز خسارتهای پرهزینه به دندهها و کلاچهای گیربکس میشود.
اگر به دنبال خرید رولبرینگ النگویی گیربکس 4WG200/180 با کیفیت برتر، تطبیق فنی مطمئن، قیمت مناسب و ارسال سریع هستید، یدک لودر آماده تامین سفارش شما در کوتاهترین زمان ممکن است.
یدک لودر؛ مرجع تخصصی تامین قطعات گیربکس و لوازم یدکی ماشینآلات راهسازی و معدنی.
